項目概況

        本項目為某指揮中心綜合大樓，本次建設共分4個區域，包括一樓值班室（長10米，寬10米，高3.5米）、二樓指揮中心（長15米，寬12米，高4米）、三樓會議室（長12米，寬9米，高3.5米）及三樓領導辦公室（長5米，寬6米，高3米）。要求三層樓的所有音視頻信號可以互通互控，無縫切換，領導辦公室也可以方便地收看和控制各區域的音視頻信號。

項目建設目標

        以設計建成智能信息互通指揮中心為宗旨，采用SVS分布式音視頻及控制信號傳輸技術，建立高效、實用的實時指揮系統，實現多個區域的音視頻信號互通共享、各區域設備靈活自由控制，達到多信號統一集中管理控制的目的。

一、分布式系統概述

        在當前高清晰視頻技術和網絡技術迅速崛起，并且應用的行業越來越多、環境越來越復雜的情況下，為適應現代化的智能會議室建設要求，我們為本項目設計了由SVS自主研發的分布式信號傳輸系統（D3050），該系統基于網絡，集成了先進的音視頻信號編解碼傳輸及無縫切換技術、智能控制通訊技術、KVM切換傳輸技術、高清圖像處理技術及數字網絡通信技術等融為一體，可以方便地將網內各區域的音視頻信號、控制信號及電腦KVM信號靈活接入系統，并且相比傳統的工程布線和售后維護也更加的方便高效。

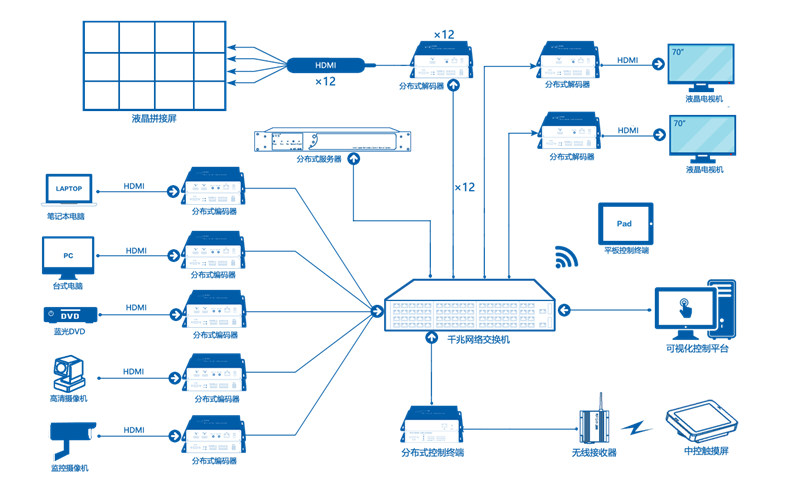

二、分布式系統架構圖

三、項目應用示意圖

四、各樓層顯示系統方案

4.1、一樓值班室我們設計使用5臺65英寸液晶電視作主要顯示，可實時顯示來自各樓層、各區域的視頻信號，系統拓撲圖如下：

4.2、 二樓指揮中心采用由20塊46英寸3.5mm超窄拼縫的高清液晶顯示單元（D5001）組成的拼接墻作現場大屏顯示，另外每個工作人員席位均設計了2臺液晶顯示屏，1臺作本地電腦畫面顯示，另外1臺作外部分布式信號接入顯示，系統拓撲圖如下：

4.3、三樓會議室我們設計使用4塊55英寸3.5mm超窄拼縫的高清液晶拼接屏(D5002）作會場主要顯示，另外配備2臺70英寸液晶電視作會場輔助顯示，系統拓撲圖如下：

4.4、領導辦公室設計使用一臺70英寸液晶電視作主要顯示，也可以實時顯示來自各區域的視頻信號，系統拓撲圖如下：

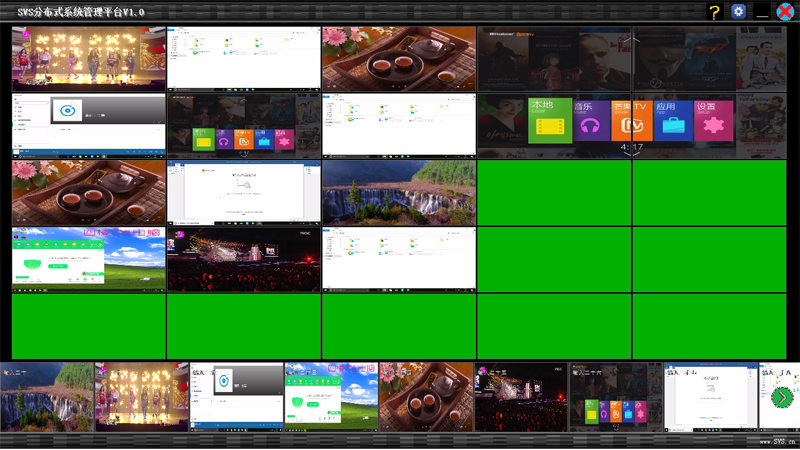

五、分布式系統可視化信號管理平臺

該管理平臺基于千兆網絡，采用先進的分布式處理架構，通過數字編解碼方式進行信號傳輸，利用觸摸屏控制終端可將系統中的各種音視頻信號使用觸摸拖拽的方式切換到任意分布式輸出終端顯示，支持圖像信號預覽、分組，與大屏配合可實現圖像拼接、漫游、疊加和窗口大小縮放及拉伸等功能。支持輸入源信號圖像實時預覽、窗口放大預覽、虛擬屏幕功能，還可實時監控各屏幕顯示信號圖像，支持一對一或一對多拖拽完成信號無縫切換。

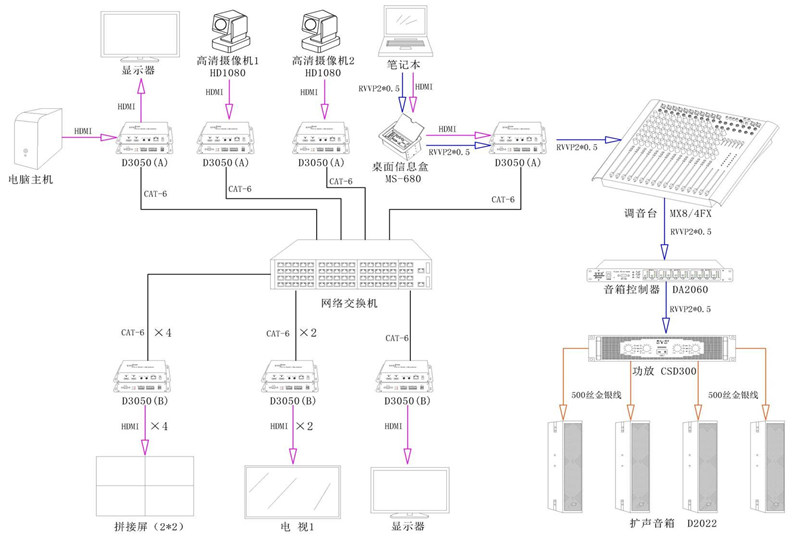

六、系統音視頻信號連接示意圖

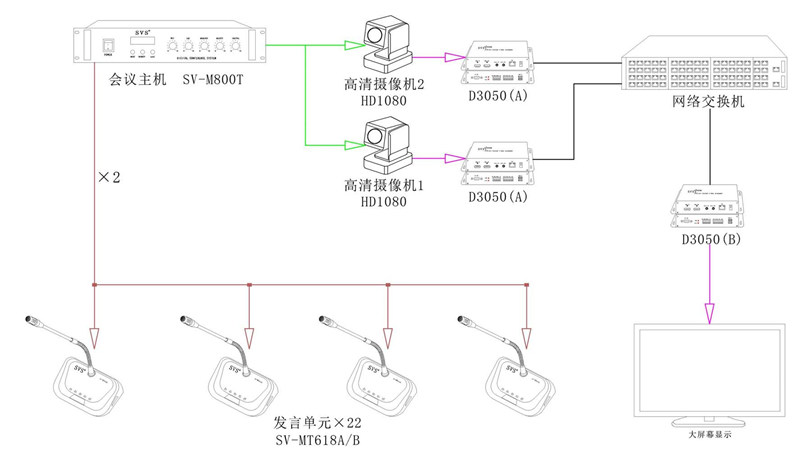

指揮中心和會議室擴聲系統均參考國家擴聲廳級標準一級進行設計，我們采用專業陣列音箱(D2022)分布于現場壁掛式安裝，該陣列音箱外形美觀，聲場覆蓋均勻，在滿足系統設計所需的聲壓級外還可以給指揮中心帶來良好的整體擴聲效果。此外系統還具備發言攝像自動跟蹤功能，我們使用具備高亮度OLED顯示屏的時鐘會議話筒作發言單元，采用HD1080高清會議攝像機作會議攝像跟蹤，可以實現當有與會者發言時，攝像機自動追蹤到當前發言者，方便會議室與指揮中心和值班室舉行聯動視頻會議。推薦閱讀：品牌負面輿情信息如何壓制處理

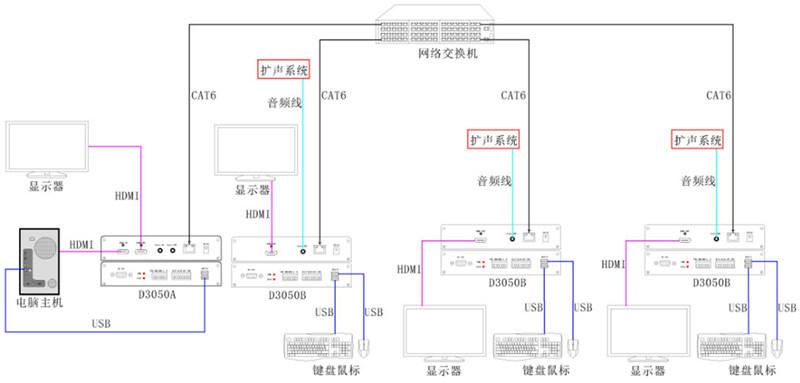

七、系統KVM信號切換示意圖

方便各樓層管理人員KVM接管控制各區域電腦。

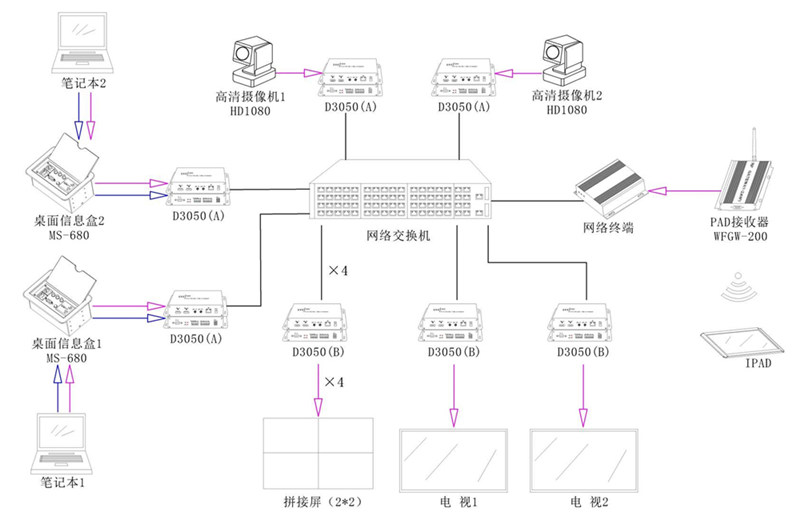

八、系統中央控制示意圖

通過該系統，現場管理人員可使用無線觸控屏對各區域設備和信號進行集中管理和控制，包括大屏幕圖像顯示、設備開關、音量調節、燈光控制、KVM接管控制等多種控制和調節。系統還支持任意擴展分布式編解碼終端，方便以后維護和升級改造。

分布式系統將為用戶打造一個先進智能、高效穩定的信號綜合管理平臺。

項目效果案例圖

（一樓值班室）

（二樓指揮中心）

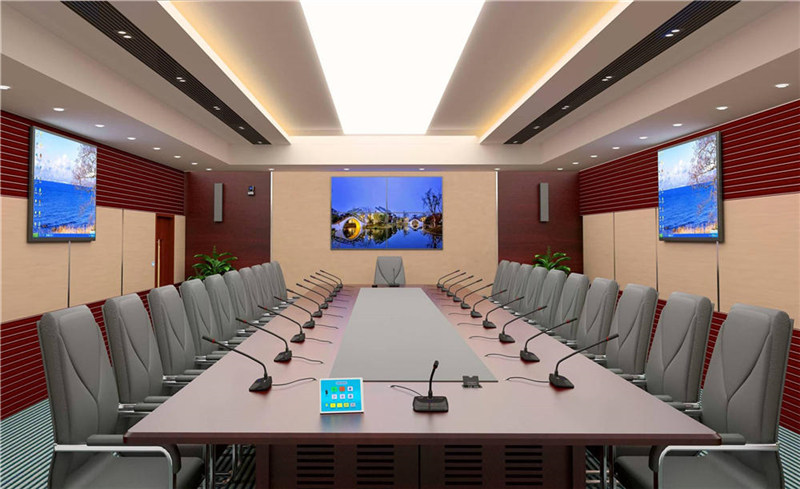

（三樓會議室）
