本項目包括兩個會場，其中主會場報告廳長15米，寬10米，高4米；分會場會議室長12米，寬9米，高3.5米。主會場共設計78席（含主席位8席），分會場會議室共設計22席。

1、工程建設目標

以設計建成現代化智能會議室為宗旨，建立高效、實用的電子化會議環境，實現兩個會議室的音視頻信號互通共享，并且支持主會場和分會場的設備互相控制，實現各會場統一管理和信息分享的功能。

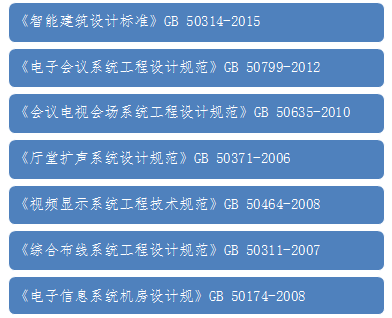

2、項目執行主要標準及規范

3、方案設計內容

主會場報告廳布局圖：

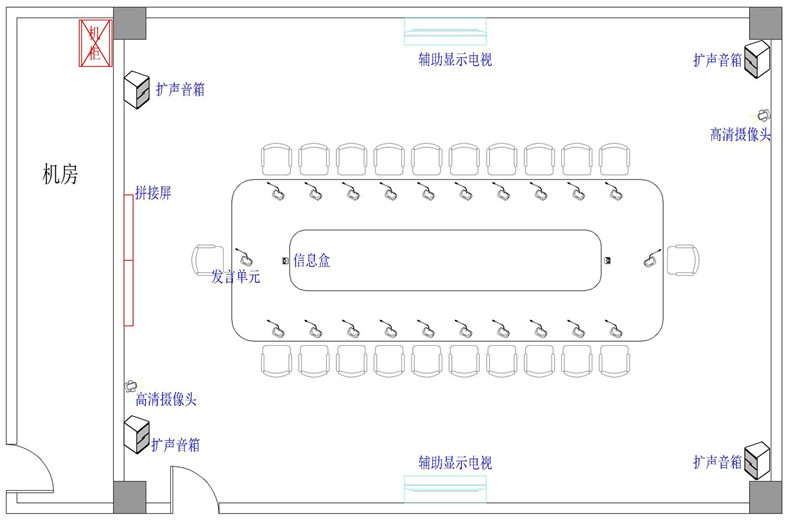

分會場會議室布局圖：

3.1 大屏幕顯示系統

主會場我們設計使用150英寸高清投影幕作大屏主要顯示，采用5000流明高亮度激光投影儀，另外配備4臺70英寸液晶電視方便主席臺和報告廳中后部與會人員作輔助顯示。

分會場我們設計使用3.5mm超窄拼縫的55英寸高清拼接屏作分會場主要顯示，另外配備2臺70英寸液晶電視作分會場輔助顯示。

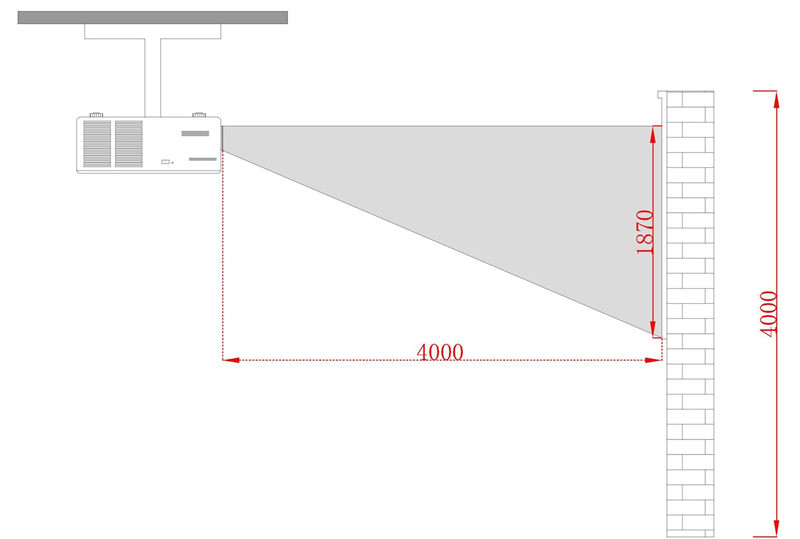

主會場投影距離示意圖：

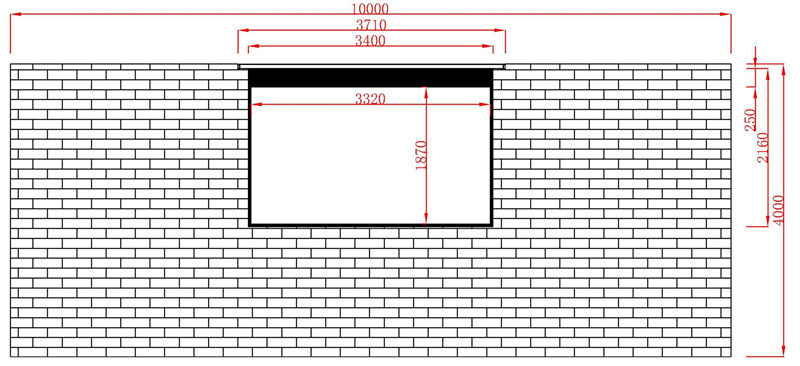

主會場投影顯示尺寸示意圖：

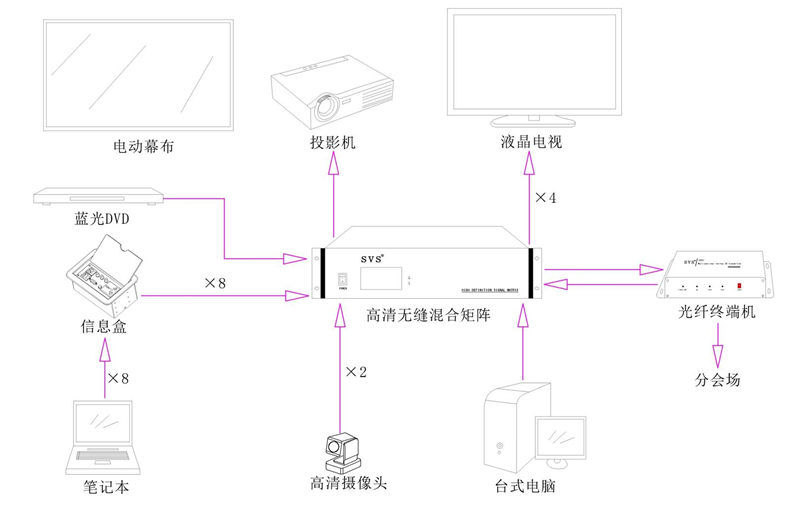

主會場顯示系統連接圖：

分會場顯示系統連接圖：

3.2 音視頻切換及信號互通互控系統

隨著時代的發展，高清晰視頻技術迅速崛起，現代化的會議室多媒體設備都以數字高清信號為主，另外配以部分模擬信號為輔，結合這一現狀，我們為主會場和分會場分別配備了SVS無縫混合矩陣切換器D3002、HD-PRO(帶控制卡)，不僅能傳輸高清晰數字音視頻信號，還能兼容會場原有的模擬信號，并且實現無縫切換，信號切換不黑屏，不藍屏，不抖動，無裂縫，為與會人員帶來高清晰和愜意的視覺享受。

根據主會場和分會場信號互通和互控的需求，我們配備了一款多功能雙向高清傳輸器，采用光纖技術，結合無縫矩陣切換器，實現了雙方會場音視頻信號的共享互通和互相控制的功能。

高清混合矩陣切換系統示意圖：

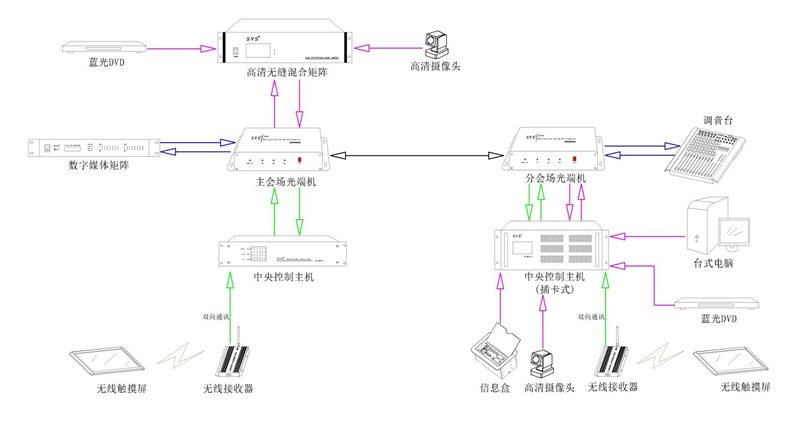

信號互通互控系統示意圖：

3.3 會議擴聲系統

主會場和分會場擴聲系統均參考國家擴聲廳級標準一級進行設計，在滿足國家一級標準的前提下我們設計留有余量，使系統聲壓級盡量提升。

主會場為報告廳類型，面積150平米，我們設計配置2只SVS新款12寸全頻音箱(E-12L)作為主擴聲音箱，于主席臺兩側落地支架式安裝，報告廳中后部分別配置4只10寸全頻音箱（E-10L）作輔助擴聲，以獲得較高的整體聲壓級。另外配備2只12寸返聽補聲音箱（F-12）于主席臺兩側擺放，以實現良好的整體擴聲效果。

分會場為長方形會議室類型，面積108平米，設計在會場前后兩側分別配置4只8寸全頻音箱(E-8L)作整體擴聲，以滿足設計要求的系統聲壓級。

主會場擴聲系統設備布局圖：

分會場擴聲系統設備布局圖：

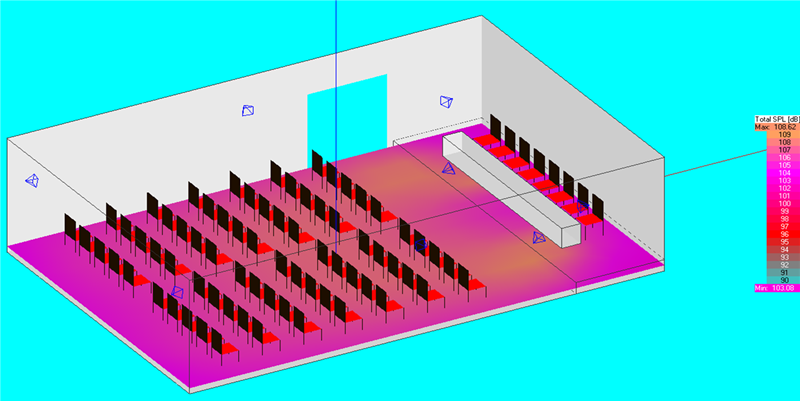

根據EASE專業聲場分析測量，主會場最大系統聲壓級達108dB，均勻覆蓋聲壓級也穩定在104-106dB，滿足了我們設計的需求并給系統留有余量：

同樣分會場擴聲系統的最大聲壓級為107dB，均勻覆蓋聲壓級也穩定在105-106dB，也達到并超越了設計需求：

3.4 數字會議發言系統

選擇一套高性能、高品質同時又具備高性價比的會議發言設備對整個系統尤為重要，根據這一理念，我們為主會場設計了一套時鐘會議發言設備(SV-MT318B)，其具備OLED高亮度顯示屏，節能環保，還帶有會議發言正計時與倒計時功能，方便與會人員掌握發言時間，提高會議高效率。

分會場會議室我們配置了SV-MT618B會議單元，它不僅具備時鐘會議功能，還支持簽到、投票及表決功能。另外主會場和分會場會議系統還具有發言攝像自動跟蹤功能，我們采用HD1080高清會議攝像機作會議攝像跟蹤，可以實現當有與會者發言時，攝像機自動追蹤到當前發言者，方便了兩個會場舉行聯合視頻會議使用。

會議發言跟蹤示意圖：

3.5 中央集中控制系統

方便主會場和分會場管理人員通過無線觸控屏輕松地對會場各種設備和信號進行集中管理和控制。包括對會場燈光、音量、空調、大屏幕圖像顯示、DVD，后臺電腦視頻播放、PPT操作等多種功能的控制和調節。

本項目我們設計采用AV-PRO-Ⅲ和HD-PRO作為控制系統的主機，系統可擴展連接電源控制器(SV-SP12S)、調光器(SV-220-4A)、無線接收器(D1009)、無縫矩陣切換器(D3002)等外圍控制設備，還可升級網絡遠程控制，擴展選配傳感器模塊實現與安全防范信號、環境傳感信號等進行聯動控制，使整個系統留有余量，方便以后升級與擴展功能使用。

中央控制系統人機界面：

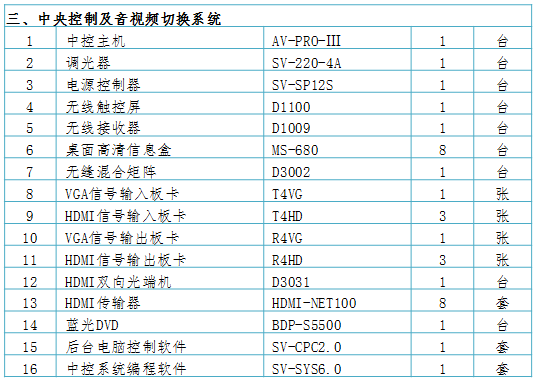

4、方案設計主要產品清單

4.1  主會場主要設備清單

4.2  分會場主要設備清單

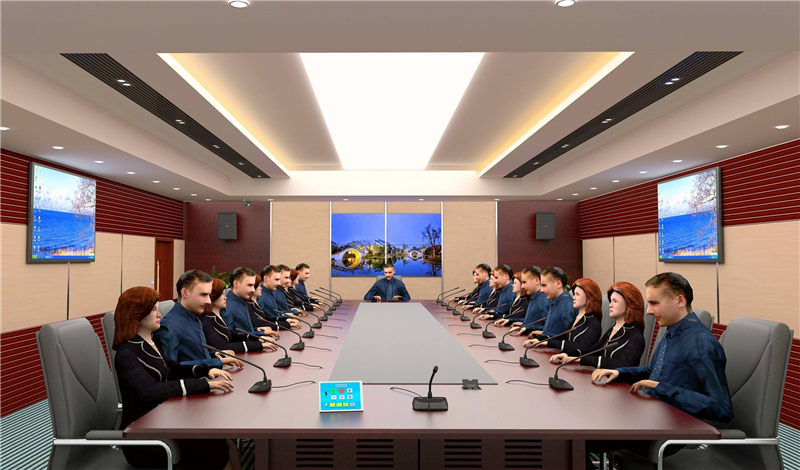

5、項目效果圖展示

詳細解決方案請聯系SVS售前服務人員索取。
