1、項目概況

指揮中心會議室長15米，寬10米，高4米。整個會場分為指揮控制區和會議討論區，其中指揮控制區設計8席，配備信號監測和語音通訊系統；會議討論區設計20席，配備無紙化會議系統和純硬件信號共享系統。本方案以設計建成現代化智能會議室為宗旨，建立高效、實用的電子化指揮會議環境，為用戶打造一個具備科技性和適用型的智能無紙化會議室。

2、方案設計

2.1 項目主要執行標準及規范

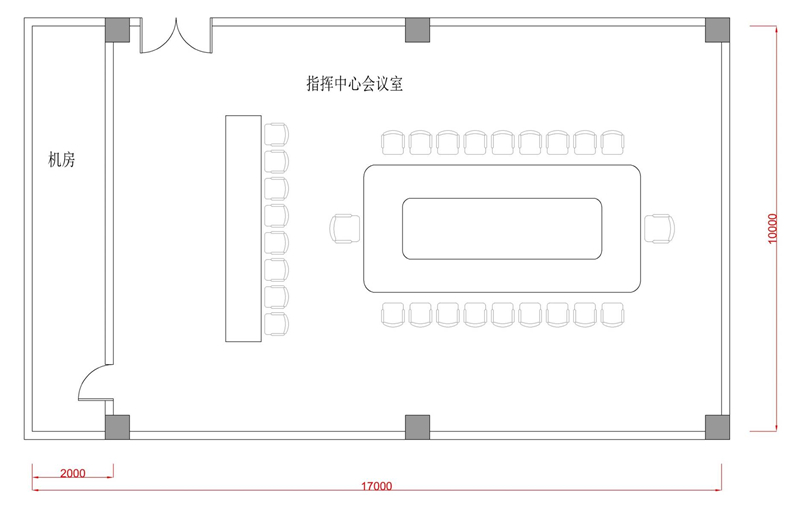

2.2 工程平面布局圖

2.3 大屏幕顯示系統

我們設計采用55英寸高清拼接屏作為大屏的主要顯示部分，由3.5mm超窄拼縫，大尺寸和廣視角的IPS屏組成拼接顯示墻，給指揮中心營造一個高清晰、穩定的大屏顯示系統。

大屏顯示系統連接示意圖：

2.4 無紙化會議及音視頻共享系統

緊跟時代科技的發展，我們以“無紙化”為設計理念，結合現代會議的的高效率特點，為用戶設計了SVS無紙化會議系統及音視頻信號共享系統。

該系統提供了強大的會議管理功能，包括多會議信息的制定發布及會議議程提醒，會議簽到、投票，會議資料共享和批注，會議同屏，會議筆記及會議服務功能，為與會人員提供一個多功能、全方位、保密性的無紙化會議平臺。此外我們采用SVS智能信號共享控制器與無紙化會議系統相結合，實現各與會人員終端信號在同屏共享和本機畫面之間無縫切換，實時高清信號互傳，解決了傳統會議同屏的延遲、卡頓難題，很好地幫助了會議管理員大大降低會議工作量，提高與會人員的會議效率，同時也節省了大量印刷和辦公費用，是現代化會議的不錯選擇。

為方便與會者更好地使用無紙化會議系統，我們給會議討論區每個席位均配備了17寸帶升降功能的超薄電容觸摸顯示屏：大尺寸的高清顯示，靈敏的觸控體驗，并且在召開普通會議或不使用時可完美隱藏于會議桌內，讓會議室更加美觀、整潔：

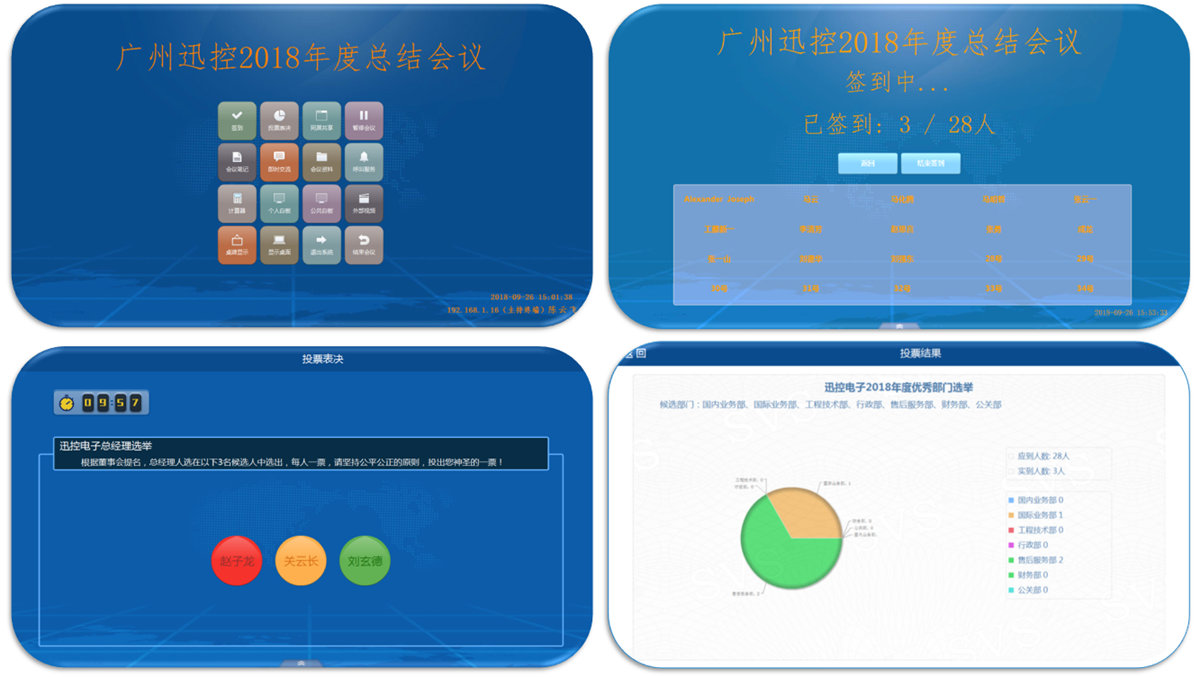

無紙化會議終端界面：

無紙化會議信號共享系統示意圖：

2.5 會議擴聲及發言系統

指揮中心擴聲系統參考國家擴聲廳級標準一級進行設計，在滿足國家一級標準的前提下我們設計留有余量，使系統聲壓級盡量提升。

2.5.1 擴聲系統音箱配置

指揮中心面積150平米，為獲得更高的聲壓級和較強的指向性，我們設計配置2只SVS 12寸同軸音箱(T-12)作主擴聲音箱，于指揮區大屏兩側壁掛安裝。由于主擴音箱采用了同軸技術，其聲像定位精準，聲場表現更為宏大，同時中音人聲豐滿甜美，高音細膩且具穿透力，與會人員將能獲得更好的聽覺效果。

由于會議室中后部長近10米，因此會議討論區人員不在主擴音箱的直達聲覆蓋區域內, 為提高整個會場的聲壓均勻度，我們在會場中后部兩側設置4只8寸全頻補聲音箱(E-8L)，負責向會議討論區與會人員擴音，以達到良好的整體擴聲效果。

2.5.2 擴聲系統聲場標準

根據EASE專業聲場分析測量，擴聲系統最大聲壓級達107dB，均勻覆蓋聲壓級也穩定在103dB-105dB，滿足了我們設計的需求并給系統留有余量。

2.5.3 擴聲系統連接示意圖

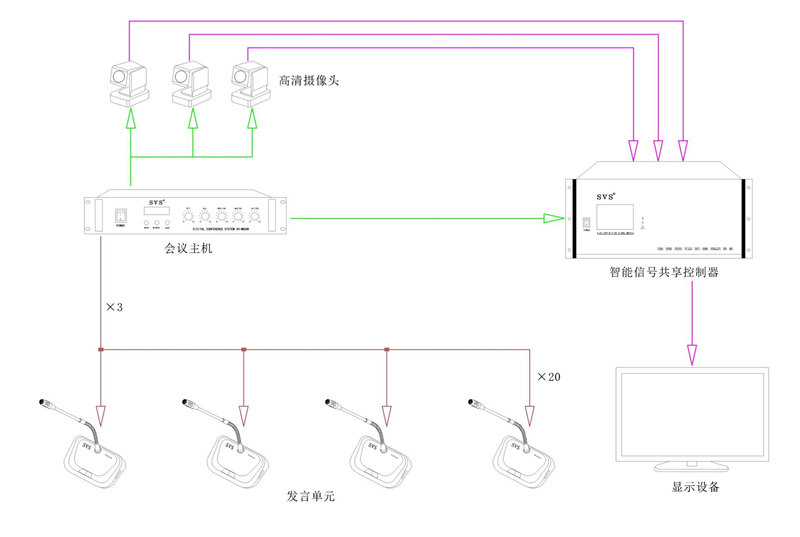

2.5.4 會議發言系統

選擇一套高性能、高品質同時又具備領先性技術和高性價比的會議發言設備對整個系統尤為重要，根據這一理念，我們設計了一套時鐘會議發言設備(SV-MT618B)，其具備OLED高亮度顯示屏，節能環保，還帶有會議發言正計時與倒計時功能，方便與會人員掌握會議時間，更加適合指揮中心的高效率會議性質。

會議發言系統還支持簽到、投票及表決功能，另外我們還設計了發言攝像自動跟蹤功能，采用SVS高清會議攝像機(HD1080)作攝像跟蹤 ，可以實現當有與會者發言時，攝像機自動追蹤到當前發言者，該功能也可方便以后擴展遠程視頻會議使用。

2.6 中央控制系統

方便指揮中心管理人員通過無線觸控屏輕松地對會場各種設備和信號進行集中管理和控制。包括對會場燈光、音量、空調、大屏幕圖像顯示、無紙化會議終端顯示屏等各種設備的控制和調節。

本會場我們設計采用D3007作信號傳輸和控制系統的主機，系統可擴展連接電源控制器(SV-SP12S)、調光器(SV-220-4A)、無線接收器(RFGW-200)、大屏處理器(D6001)、液晶屏升降器(SV-LCD17) 等外圍控制設備，還可擴展選配傳感器模塊實現與安全防范信號、環境傳感信號等進行聯動控制，使整個系統留有余量，方便以后升級與擴展功能使用。

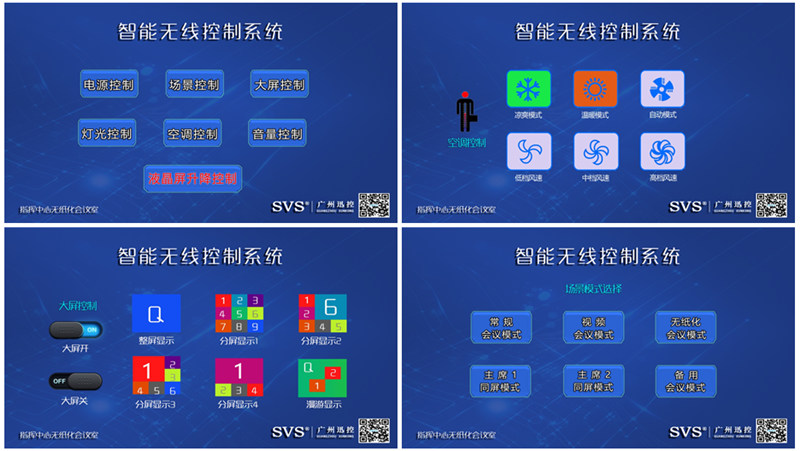

中央控制系統編程界面：

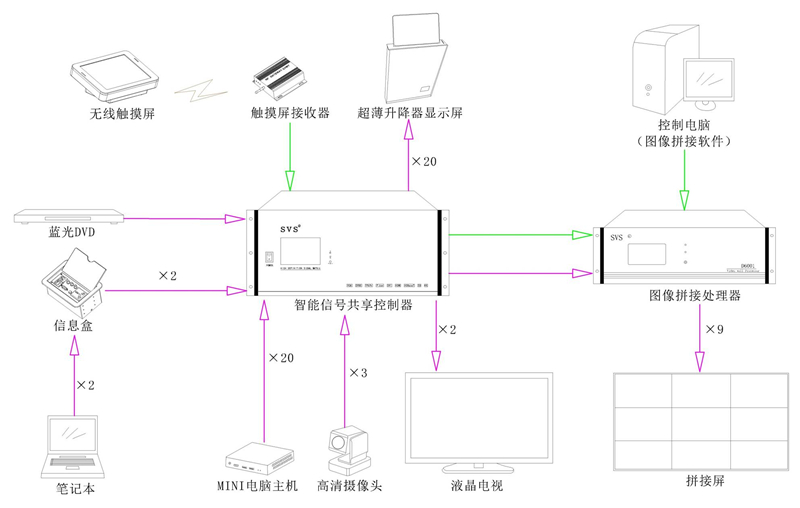

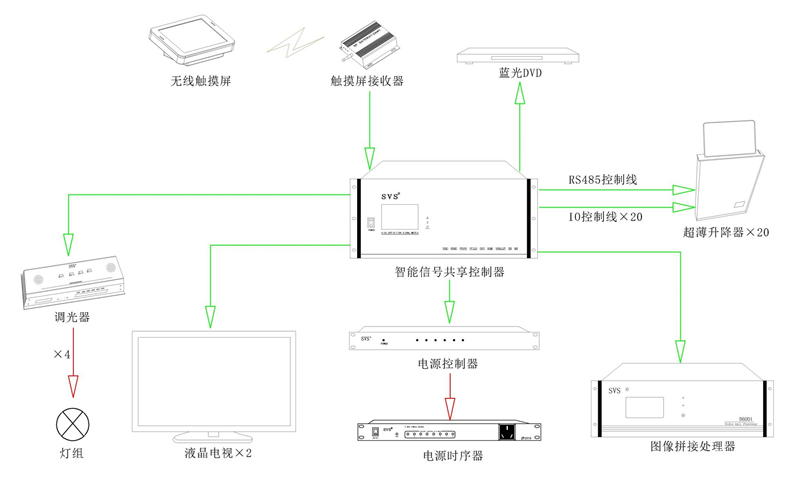

中央控制系統連接示意圖：

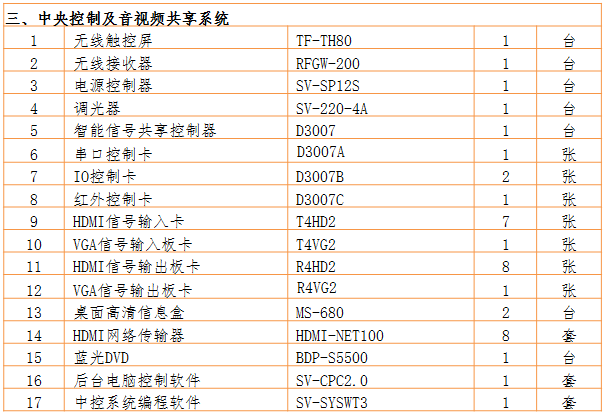

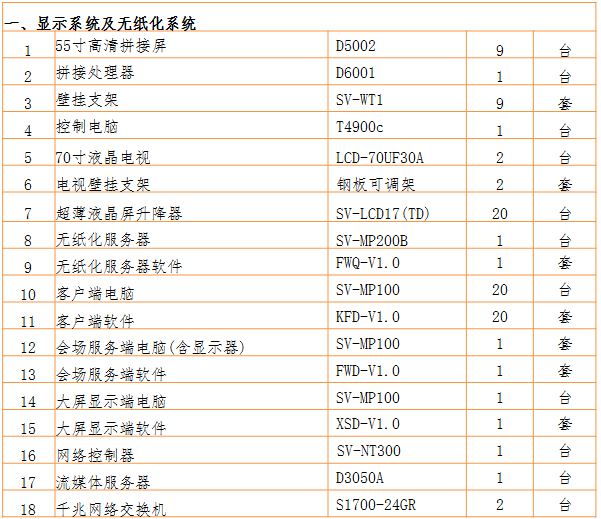

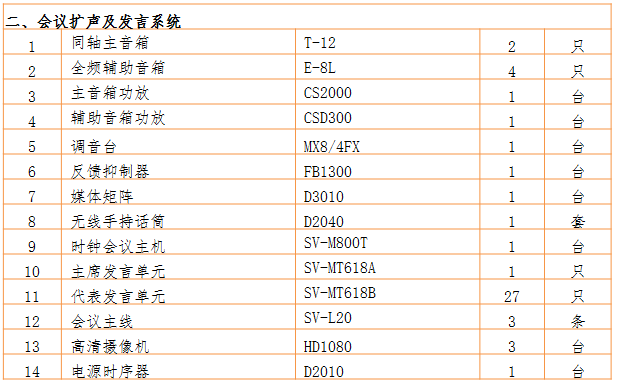

3、方案主要產品清單

4、項目效果圖展示

注：詳細解決方案請聯系SVS售前服務人員索取。
