此次迅控為四川某校打造的多功能大禮堂已順利驗收并交付使用，獲得用戶方一致好評！從項目前期方案設計到現場裝修施工、產品供應及工程調試均為迅控人全程參與負責完成，項目包括LED大屏顯示系統、舞臺燈光系統、音視頻信號系統、專業擴聲及會議發言系統、周邊裝修及布線系統等整體解決方案。

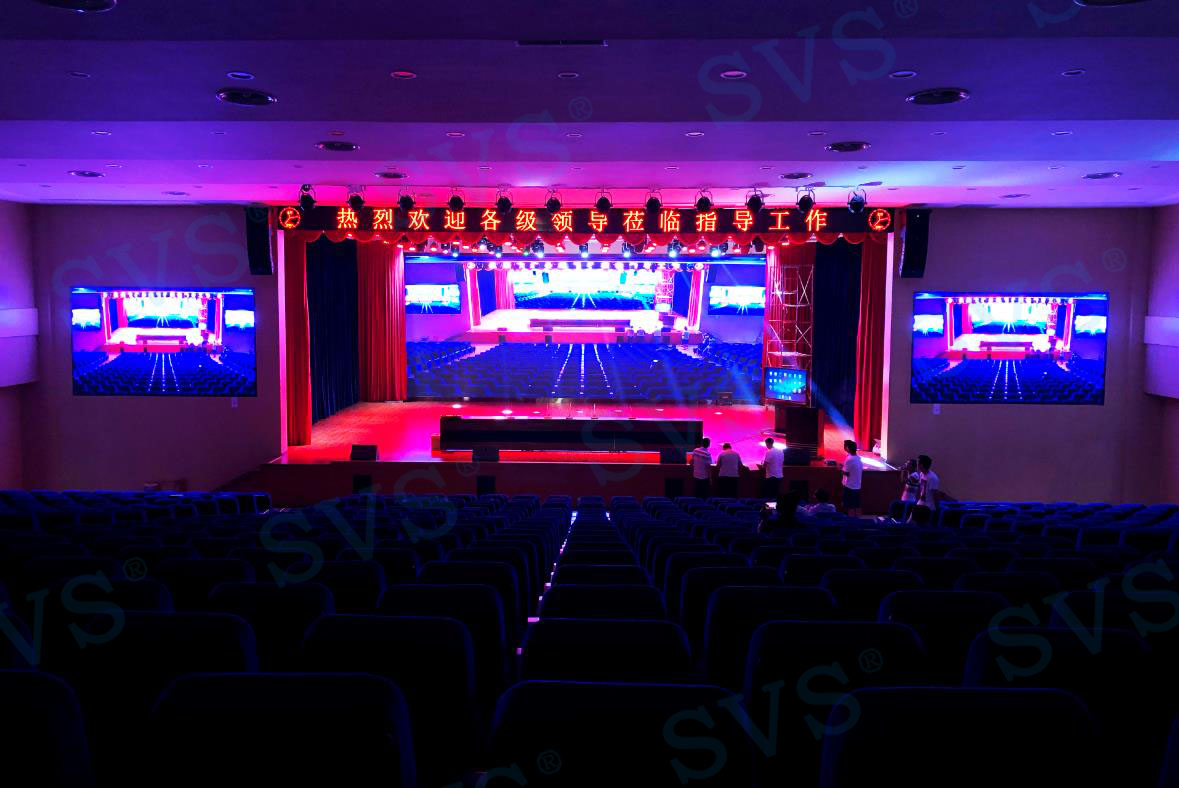

項目設計效果圖：

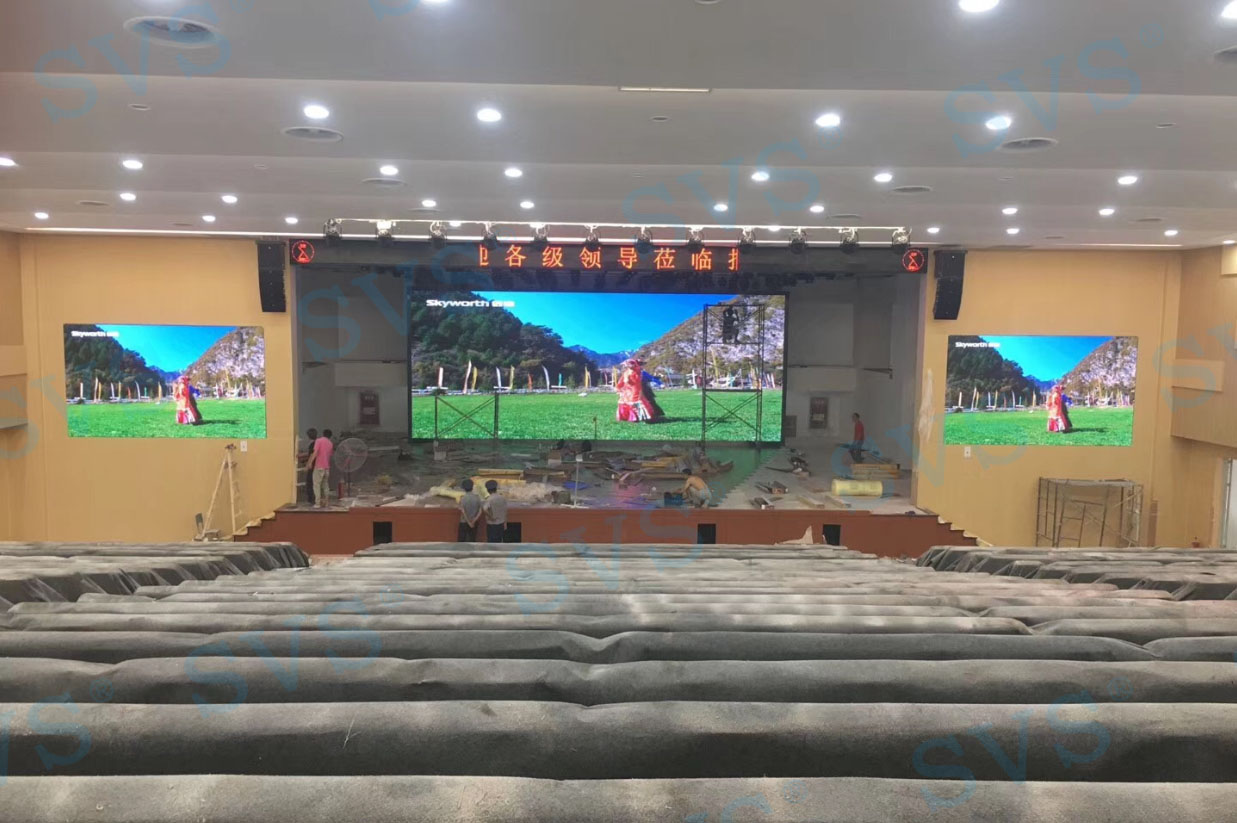

本項目大屏采用LED顯示系統，由于現場面積較大，長度和寬度都達到30米以上，所以我們?cè)O(shè)計使用主屏+副屏相結合的大屏解決方案，另外大屏頂部配備LED條屏顯示致辭等信息，以滿足現場的顯示需求。

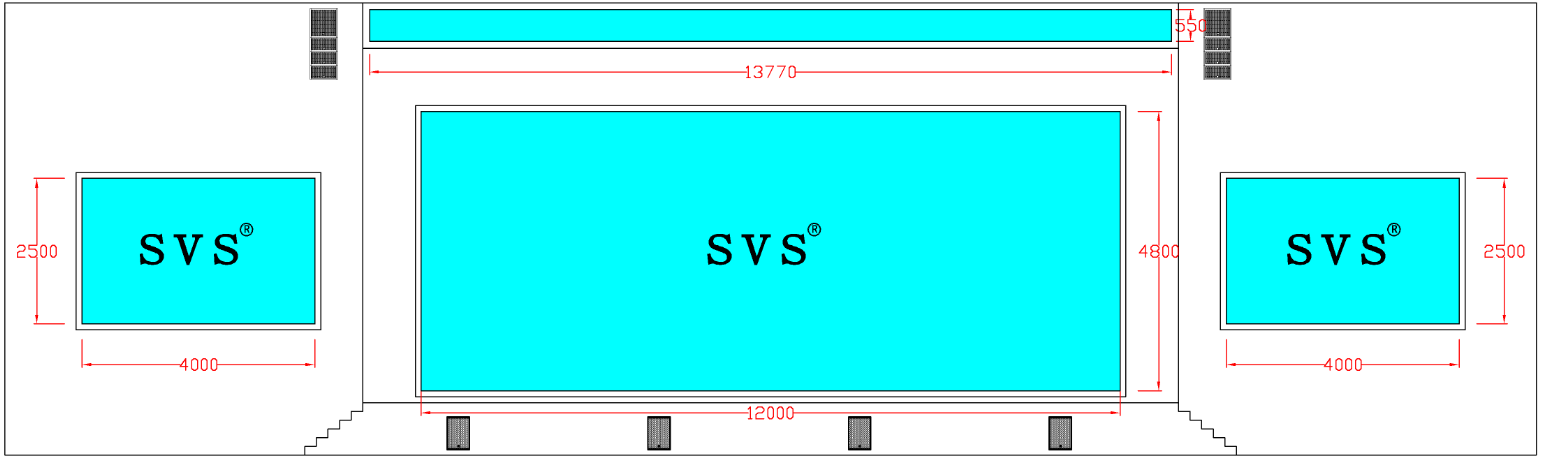

主屏位于舞臺正中央，屏體寬12米，高4.8米，另外使用兩塊副屏，寬4米，高2.5米，安裝于舞臺左右兩側，作輔助大屏顯示，大屏系統具備超寬視角，觀看無死角、無偏色，圖像無縫顯示，為大禮堂提供了一個高清晰、高亮度，完美的大屏顯示系統。

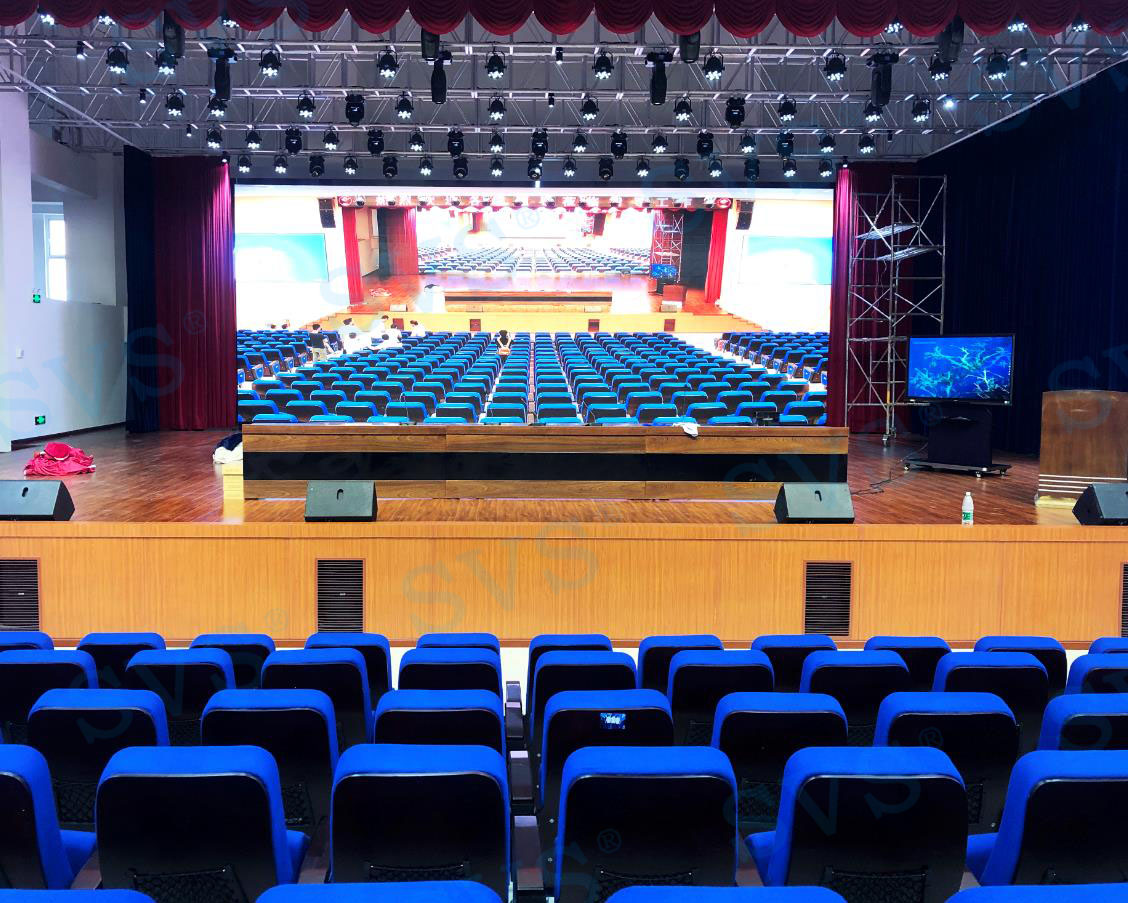

由于大禮堂要具備多功能用途，所以總體燈光系統設計配置和布局以滿足各種文藝演出為要求，整個舞臺的布光做到科學、合理。舞臺燈光布置分臺內區和臺外區，配備基本燈位，并能靈活調節，適應演出等功能用途的需要。為此我們配備了專業LED面光系統，并搭配多功能PAR燈、專業搖頭電腦光束燈、追光燈、薄霧機、效果煙機、數字硅箱、直通箱、信號放大器、專業燈控臺等設備，主照明和輔助照明的交互搭配，為禮堂營造不同氣氛，適用于各種娛樂及會議等多功能用途。

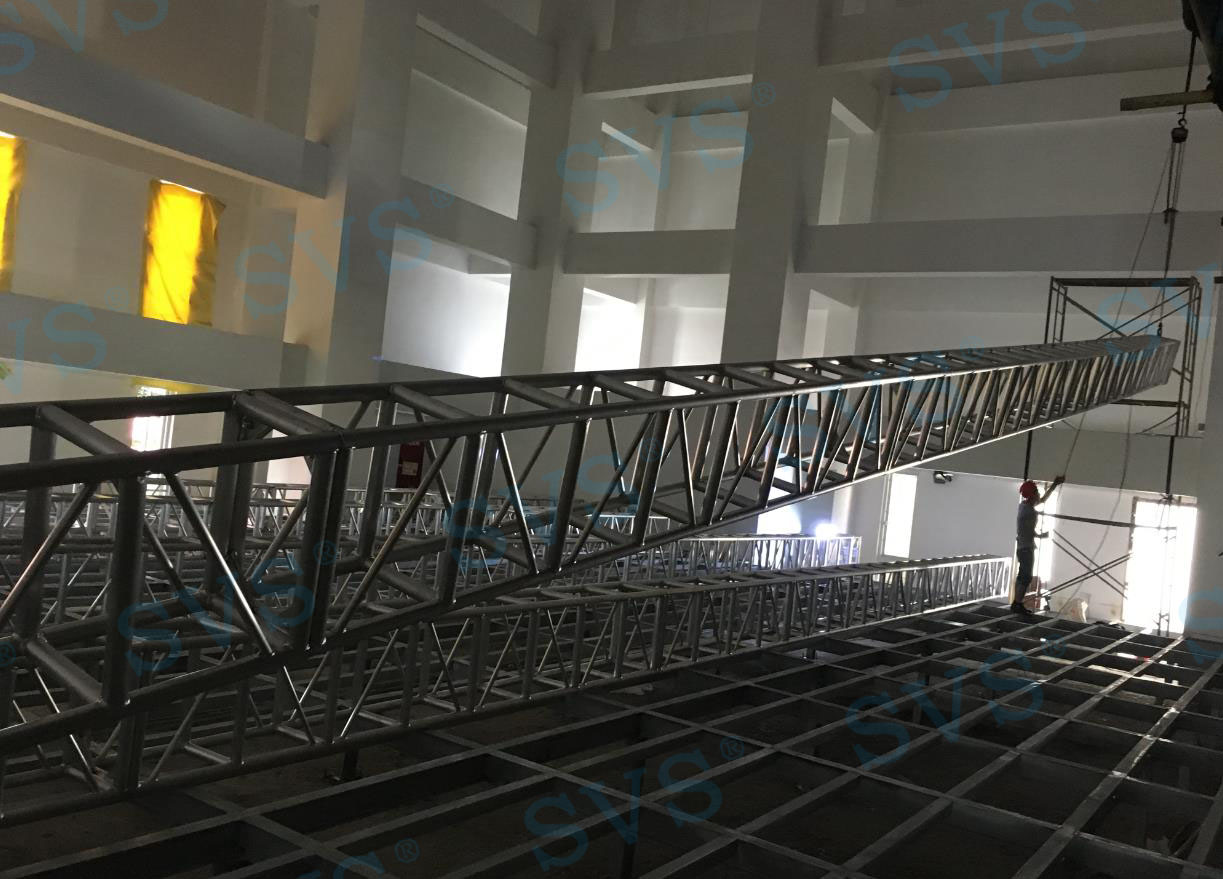

燈光桁架安裝：

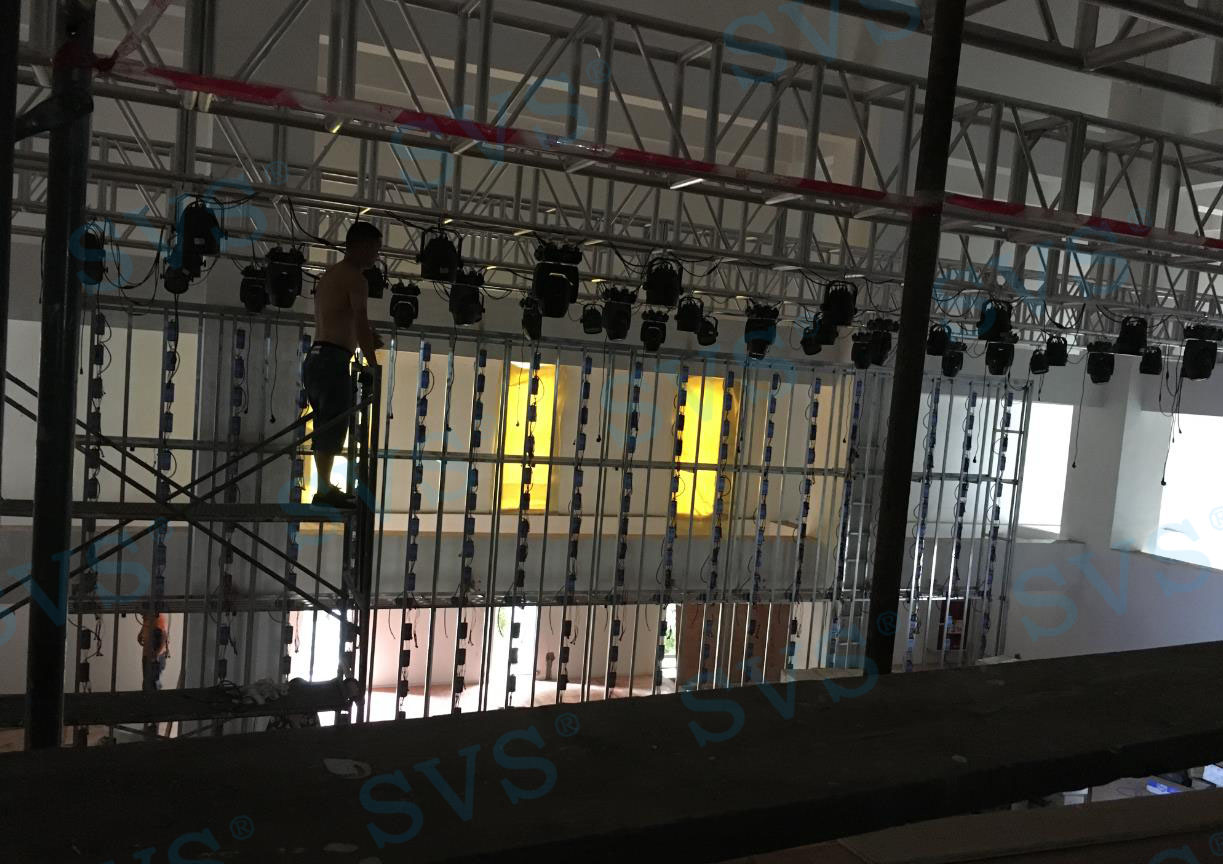

舞臺燈光安裝：

燈光效果調試：

禮堂擴聲系統參考國家擴聲廳級標準一級進行設計，系統主要由揚聲器、功率放大器、音頻處理設備、數字調音臺、話筒、音源等設備組成。

擴聲音箱覆蓋角度平面圖：

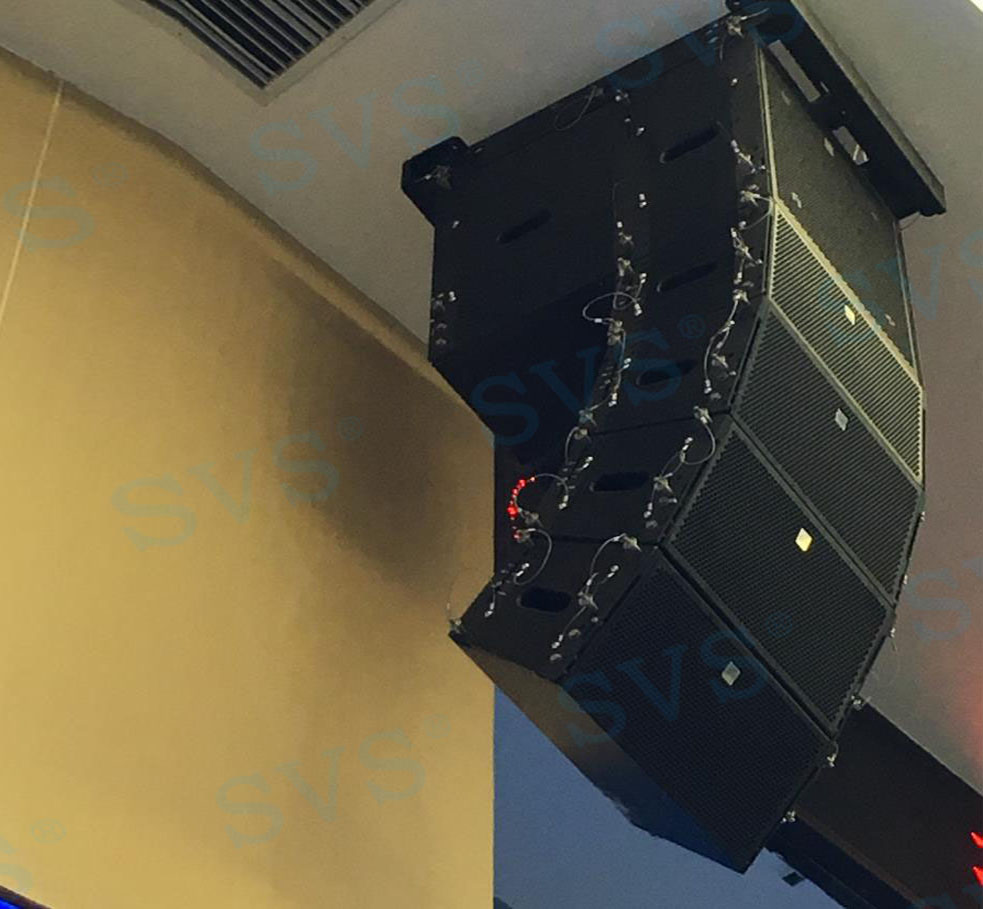

為獲得更高的聲壓級和較強的指向性，本項目我們?cè)O(shè)計配置8只線陣揚聲器(L-8)作主擴聲，另外配合2只15寸超低揚聲器(L-15B)，于舞臺LED顯示屏兩側吊掛安裝。采用左右聲道立體擴聲方式，有效的降低了聲像失真，從而使觀眾獲得更好的聽覺效果。

由于大禮堂長度超過30米，因此中后排人員不在主擴聲揚聲器的直達聲覆蓋區內, 為提高整個廳堂的聲場均勻度同時又起到拉聲像的作用，我們?cè)诂F(xiàn)場中后部兩側設置4只12寸全頻音箱(E-12L)作輔助擴聲，同時在舞臺下方采用隱藏嵌入安裝式布置4只12寸全頻音箱，負責向中前排區域觀眾補充擴音，以達到良好的整體擴聲效果。另外為舞臺配置了4只返聽音箱(F-12)供表演人員使用以實現更好的演出效果。

聲場覆蓋圖：

根據EASE專業聲場分析測量，大禮堂擴聲系統最大聲壓級達106dB，均勻覆蓋聲壓級也穩定在101dB-103dB，滿足并超越了我們?cè)O(shè)計的擴聲需求。

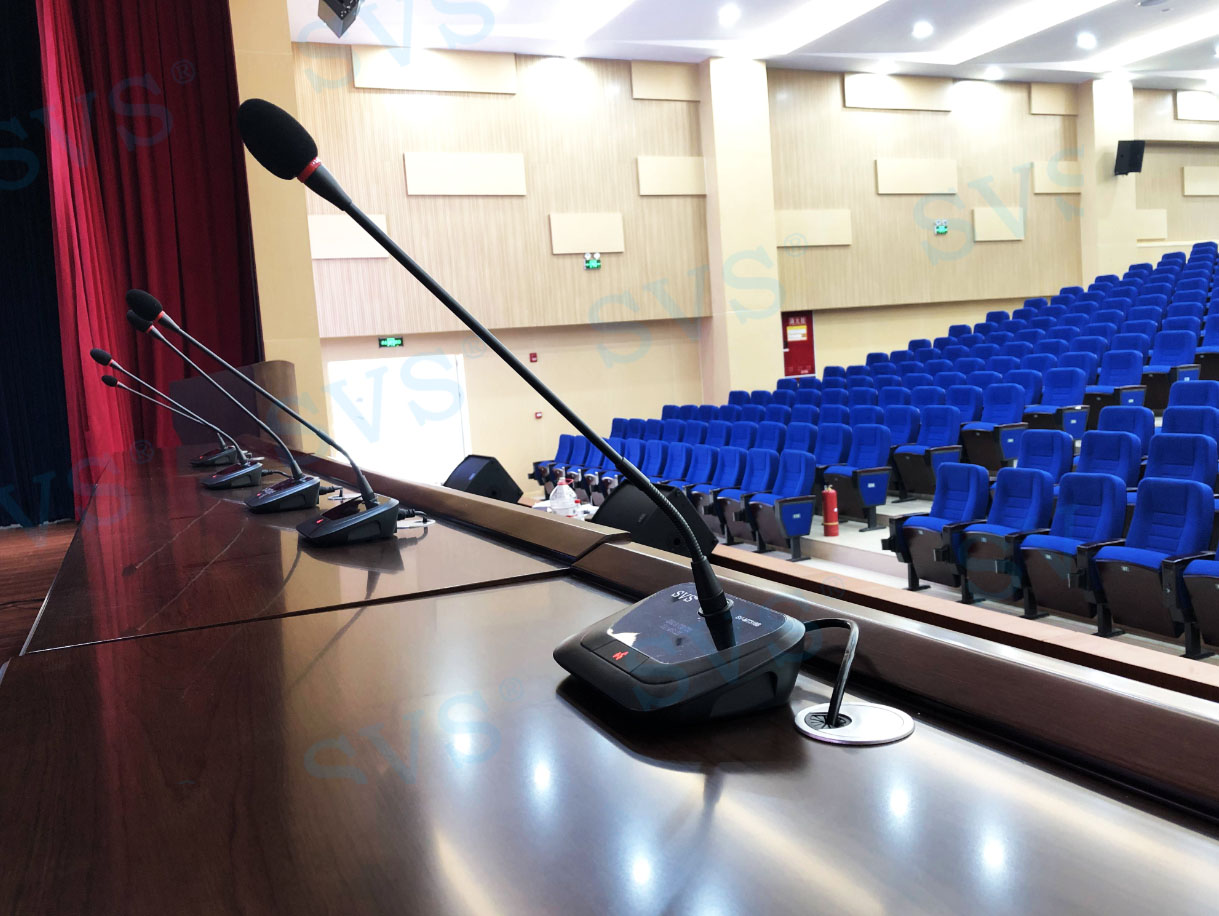

選擇一套高性能、高品質同時又具備領先技術和高性價比的發言設備對整個會議尤為重要，根據這一理念，我們?yōu)槎Y堂主席臺設計了一套時鐘會議發言單元(SV-MT318B)，其具備OLED高亮度顯示屏，節能環保，并帶有發言正計時與倒計時功能，方便與會人員把握會議時間，以滿足多功能廳堂的會議功能需求。

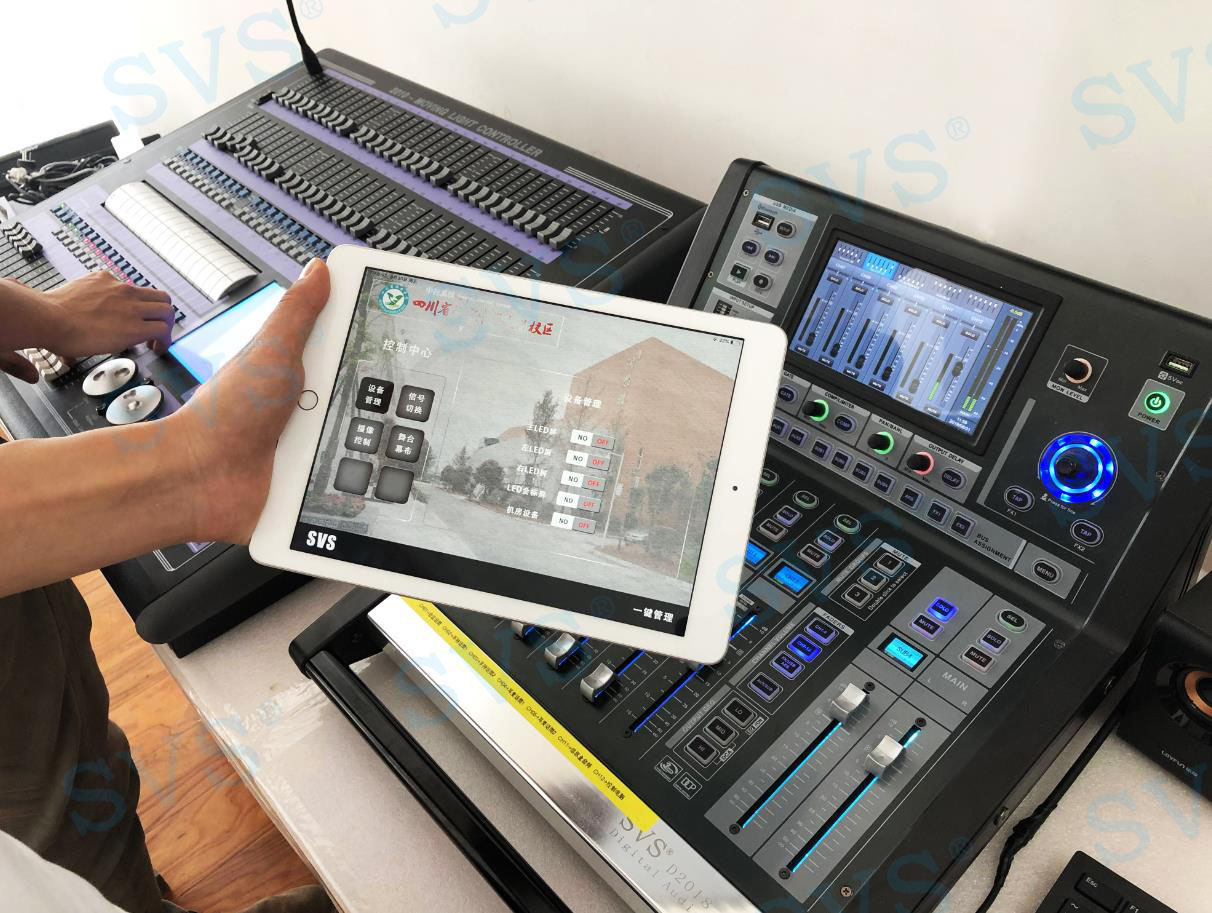

此外，為方便管理人員通過無線觸控屏或平板電腦輕松地對禮堂各種設備和信號進行集中管理和控制。包括廳堂的燈光、音量、電動帷幕、空調、大屏幕圖像顯示等各種設備的控制和調節，我們采用了D1008作為控制系統主機，系統可擴展連接電源控制器、調光器、大屏處理器、無縫矩陣切換器等周邊，使禮堂的所有音視頻信號及環境管理設備實現集中統一控制，并方便系統以后功能擴展和升級。

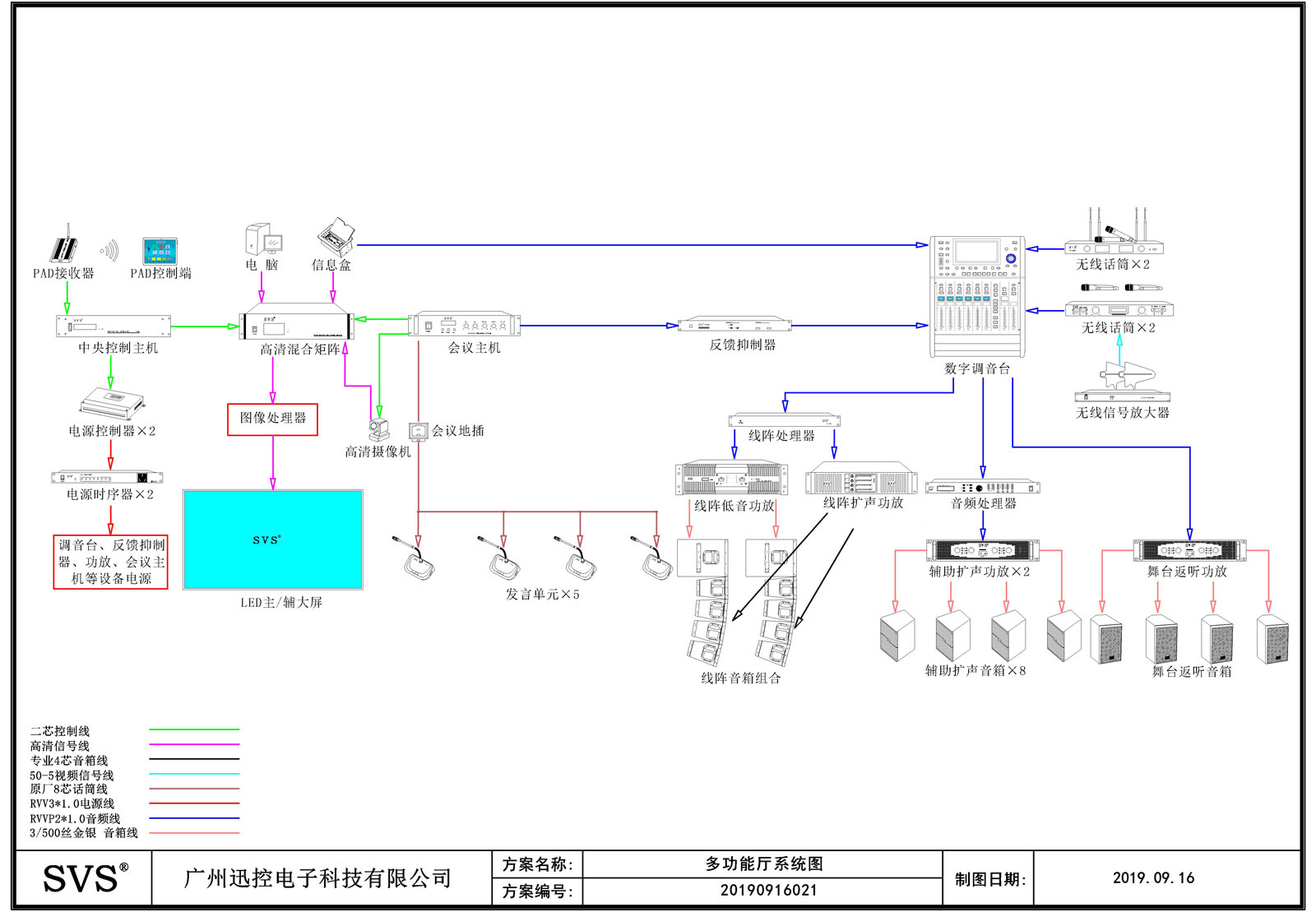

音視頻系統連接圖：

燈光音響調試視頻：

用戶單位投入使用視頻：

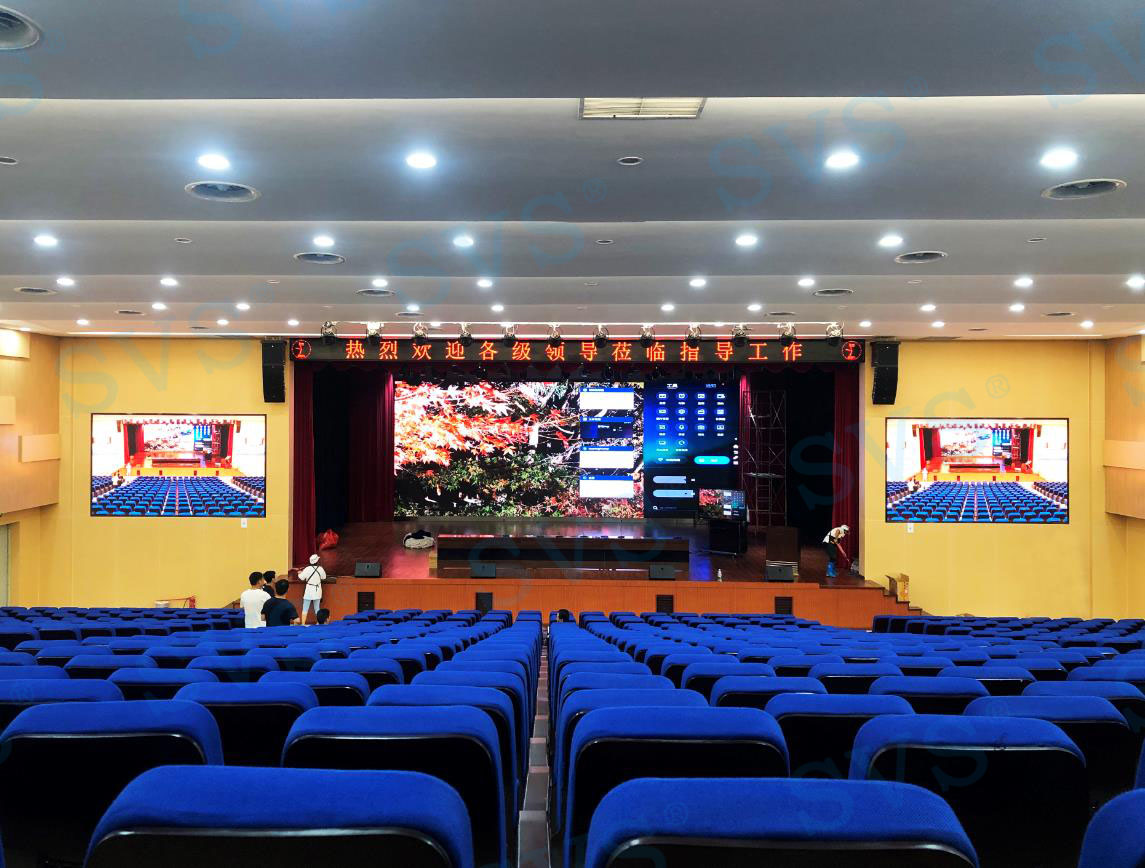

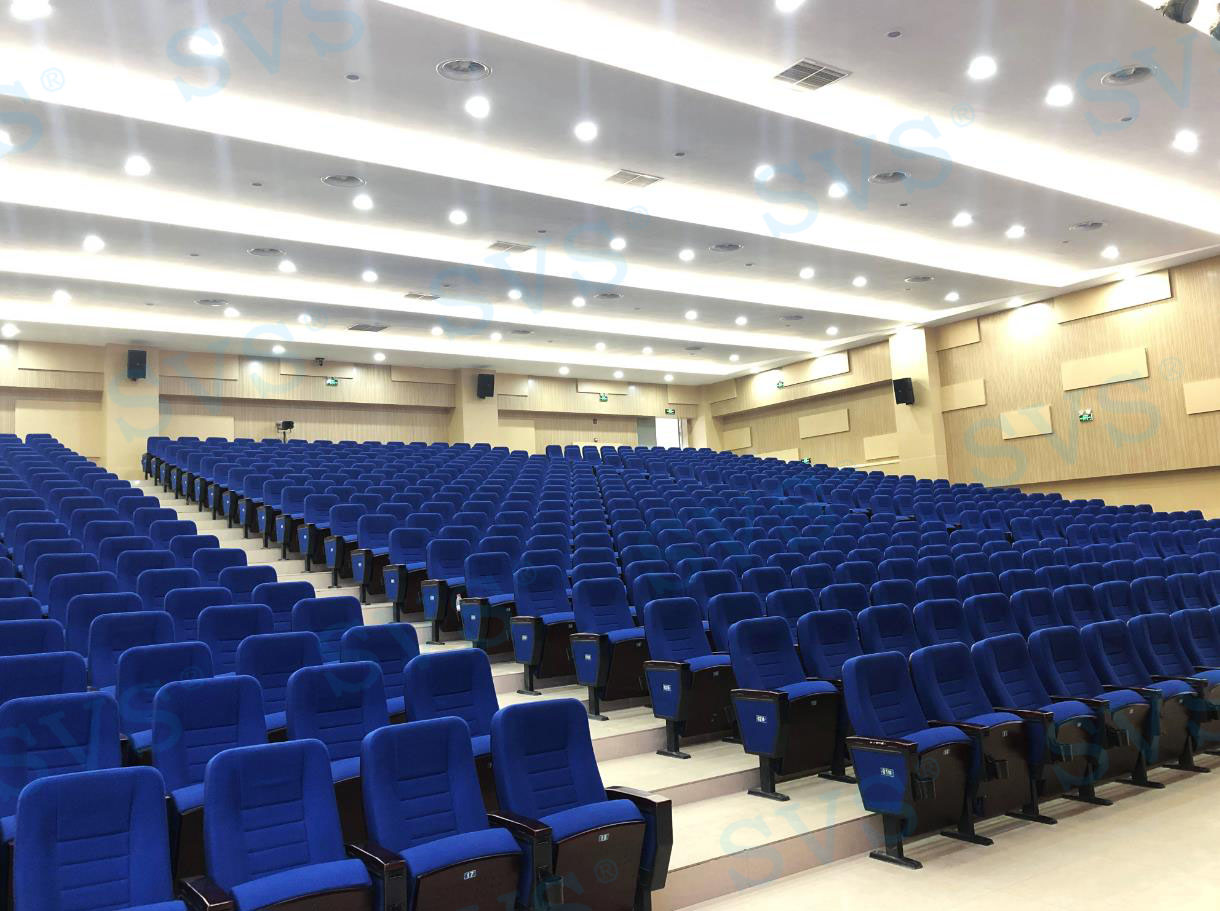

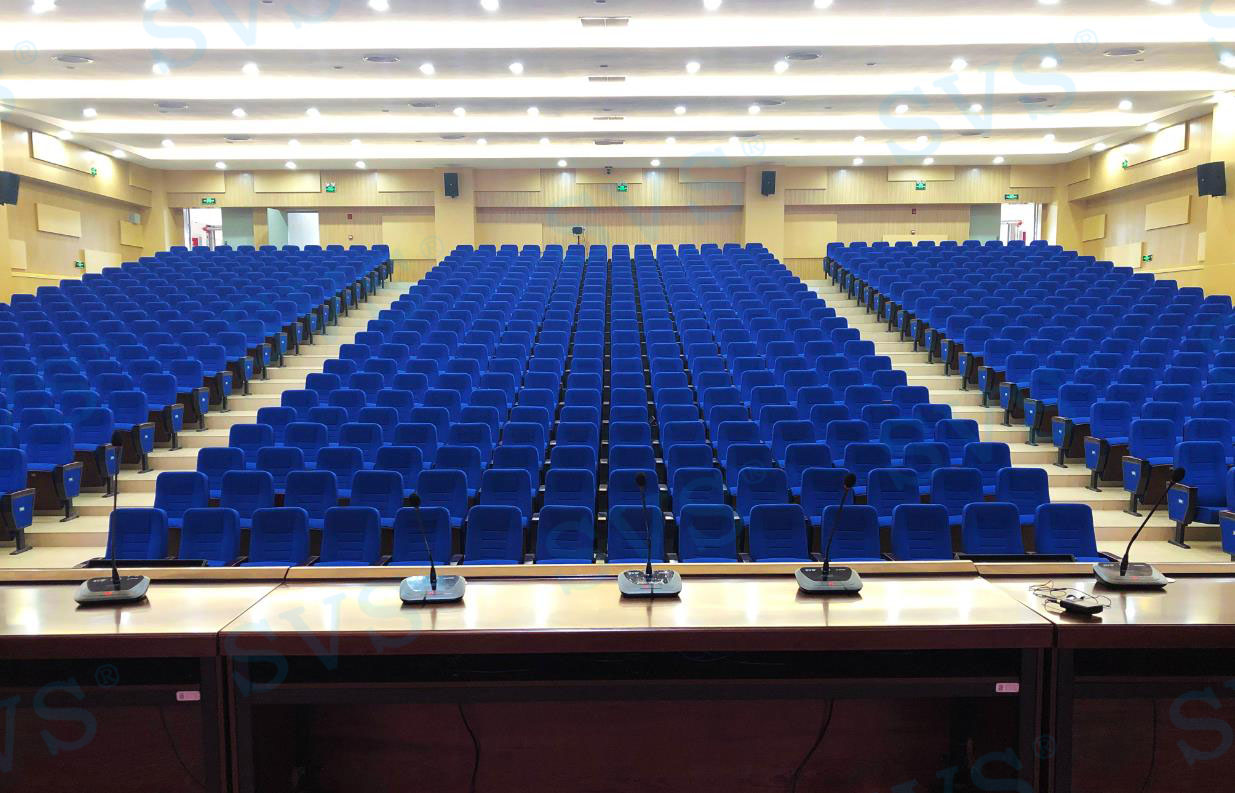

項目實地案例照片展示：

注：方案詳情請聯系迅控各服務機構索取。
