1、項目概述

1.1 項目概況

多功能報告廳位于綜合大樓一樓，長30米，寬17米，高5.4米。整個報告廳可容納與會人員300人左右。

1.12 工程建設目標

 以設計建成現代化多功能報告廳為宗旨，建立高效、實用的電子化會議及學術報告環境，為用戶打造一個具備科技性和適用型的多功能報告廳。

2、方案設計內容

2.1  項目主要執行標準及規范

2.2  工程平面布局圖

2.3  大屏幕顯示系統

我們設計采用高密度小間距的高清LED屏作為大屏的主要顯示部分，其使用小間距表貼封裝的LED做為顯示面板，支持整屏無縫拼接，給報告廳組成一個高分辨率、無縫的數字顯示系統。本項目設計大屏主顯示系統由45塊（5×9）小間距LED壓鑄箱體組成，屏體尺寸4.608 米×2.56米(11.8㎡)，物理點間距低至2mm。

LED大屏尺寸：

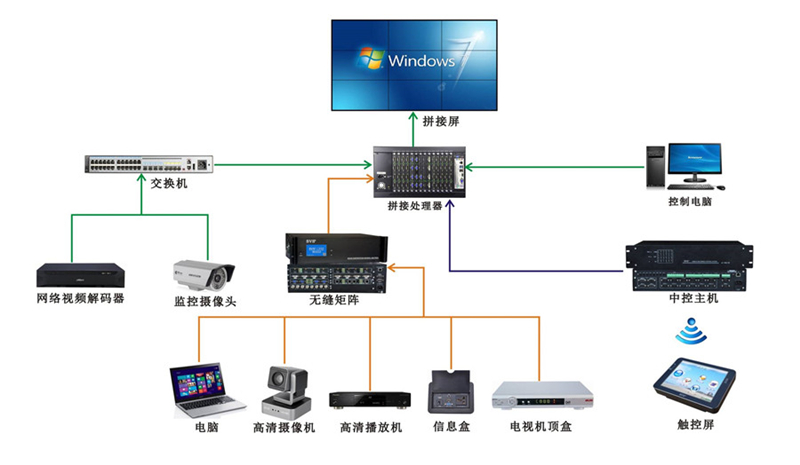

大屏系統連接圖：

2.4 會議擴聲系統

多功能廳廳擴聲系統參考國家擴聲廳級標準一級進行設計，系統主要由揚聲器、功率放大器、音頻處理設備、調音臺、話筒、音源等設備組成。

       為獲得更高的聲壓級和較強的指向性，該多功能報告廳我們設計配置8只SVS 8寸線陣揚聲器(L-8)，2只15寸超低揚聲器(L-15B)，于主席臺LED顯示屏兩側吊掛安裝。采用左右聲道立體擴聲方式，有效的降低了聲像失真，從而使與會人員獲得更好的聽覺效果。

       由于報告廳長度達30米，因此中后排與會人員不在主擴聲揚聲器的直達聲覆蓋區內, 為提高整個報告廳的聲場均勻度同時又起到拉聲像的作用,我們在報告廳中后部兩側設置6只SVS 12寸同軸補聲音箱(T-12)，負責向中后排與會人員擴音，以達到良好的整體擴聲效果。

擴聲系統音箱布局：

根據EASE專業聲場分析測量，本多功能廳擴聲系統最大聲壓級達108dB，均勻覆蓋聲壓級也穩定在103dB-106dB，滿足并略超越設計需求。

會議擴聲系統連接圖：

2.5 會議發言系統

       考慮到多功能廳的整體美觀度和與會者使用的便捷性，我們設計了一套具備當今主流技術的無線會議發言設備，于主席臺布置9只鵝頸無線會議發言話筒，另外配置10只作與會席人員移動使用和供主席臺備用。

       設計采用了SVS帶OLED顯示屏的無線話筒(SV-WM90B)，這不僅免去了傳統會議布線帶來的雜亂感和維護的不便，其可移動性特點更方便了與會人員共用設備，從而在一定程度上節約了工程造價，另外系統還支持無線話筒發言視頻跟蹤功能。

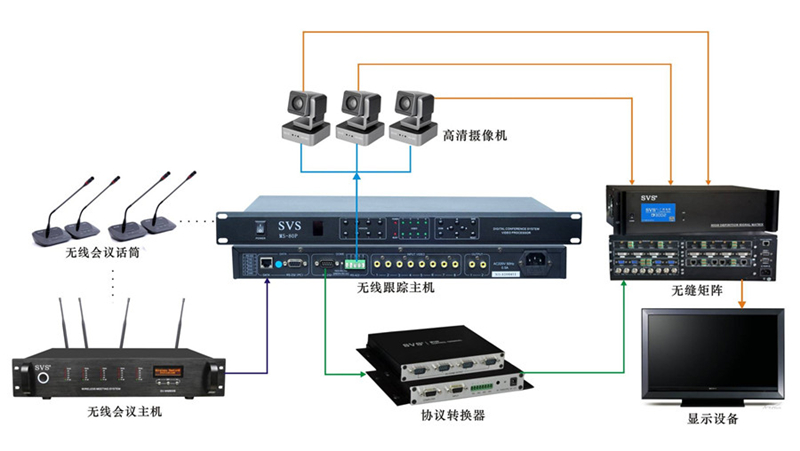

無線會議發言跟蹤示意圖：

2.6 中央控制系統

        方便多功能廳管理人員通過無線觸控屏或ipad輕松地對會場各種設備和信號進行集中管理和控制。包括對會場燈光、音量、電動窗簾、空調、大屏幕圖像顯示、DVD、電腦等各種設備的控制和調節。

        本多功能報告廳我們采用了SVS中控旗艦機型AV-PRO-III作為控制系統的主機，系統可擴展連接電源控制器(SV-SP12S)、調光器(SV-220-4A)、無線收發器(RFGW-200)、大屏處理器、無縫矩陣切換器(D3006)、會議跟蹤主機(MS-80P)等外圍控制設備，還可擴展選配傳感器模塊實現與安全防范信號、環境傳感信號等進行聯動控制，使整個系統留有余量，方便以后升級與擴展功能使用。

中央控制系統人機操作界面：

中央控制系統連接圖：

無線網絡系統控制示意圖：

3、方案設計清單

4、項目效果圖展示

注：詳細解決方案請聯系SVS售前服務人員索取。
