1、項目概述

1.1 項目需求

實現會議室各種信號上屏，大屏支持多種信號模式及場景顯示，列席位具備可隱藏顯示屏輔助顯示，能召開高清視頻會議，并支持常規會議發言及攝像跟蹤功能。

1.1 項目概況

該視頻會議室長12米，寬10米，高4米。整個會場共計劃與會人員15席，配備視頻會議系統及桌面高清翻轉顯示屏自動隱藏設備等。

2、方案設計

2.1 項目主要執行標準及規范

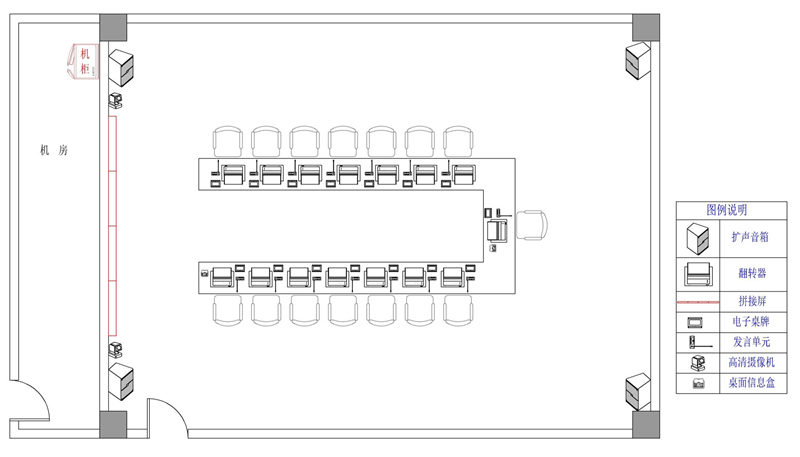

2.2 工程平面布局圖

2.3 高清視頻顯示系統

我們設計采用55英寸高清拼接屏作為會議室的大屏顯示，選用由3.5mm超窄拼縫，大尺寸和廣視角的IPS屏組成拼接顯示墻，為視頻會議室營造一個高清晰、高亮度、高穩定性的視頻顯示系統。

大屏顯示系統特色：

大屏顯示系統由12塊SVS 55英寸（3×4）高清拼接屏（D5002）組成，尺寸4.85米×2.06米：

2.4 桌面可隱藏顯示系統

根據項目需求，我們為每個坐席配備了SVS超薄高清液晶屏翻轉器(D3060)，作為會議室可隱藏輔助顯示。當召開視頻會議室時，所有坐席的液晶屏可一鍵打開，顯示與大屏一致的會議圖像，當會議結束或舉行普通會議時，液晶屏翻轉裝置將顯示屏自動隱藏，保持會議室桌面整潔美觀。

視頻顯示系統連接示意圖：

2.5 信號處理及傳輸系統

隨時信息化進程的不斷發展，現代會議室的視頻信號種類越來越多，同時對視頻信號質量和處理效果的要求也越來越高，特別是視頻會議室，需要兼容多種信號源格式，支持高清甚至4K信號的無縫調取、快速切換，畫面漫游疊加等，為此我們選取SVS圖像拼接處理器（D6001）作為信號處理及傳輸系統的核心設備，該設備具有強大的圖像處理能力和簡單易用的操控界面，可實現多格式信號的無縫切換、開窗、漫游、疊加，支持信號拖拉上屏，兼容4K分辨率信號的處理和傳輸，同時系統穩定可靠，具備7*24小時全天候環境適應能力。

信號處理及傳輸系統示意圖：

2.6 會議擴聲系統

視頻會議室擴聲系統參考國家擴聲廳級標準一級進行設計，在滿足國家一級標準的前提下我們設計留有余量，使系統聲壓級盡量提升。

會議室總面積120平米，為獲得需求的聲壓級，我們設計配置4只SVS 10寸全頻音箱(E-10L)作整體擴聲，于會場前后四側壁掛方式安裝。

該系列擴聲音箱采用10寸高保真喇叭單元，中頻豐滿，人聲還原度極高，箱體源自國際專業音箱結構師設計，與單元有效共鳴，具有頻響范圍寬、靈敏度高等特點，其精準的分頻器使各頻段頻響變得更加平滑，聲像與相位準確，聲音層次分明。

擴聲系統設備布局圖：

根據EASE專業聲場分析測量，擴聲系統最大聲壓級達106dB，均勻覆蓋聲壓級也穩定在101dB-104dB，滿足了我們設計的需求并給系統留有余量：

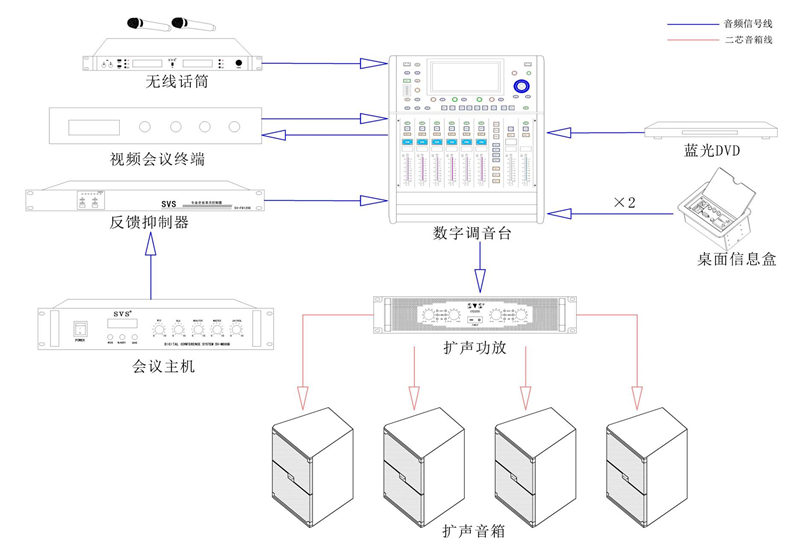

擴聲系統設備連接示意圖：

2.7 會議發言系統

選擇一套高性能、高品質同時又具備領先性技術和高性價比的會議發言設備對整個系統尤為重要，根據這一理念，我們設計了一套時鐘會議發言設備(SV-MT328B)，其具備OLED高亮度顯示屏，節能環保，還帶有會議發言正計時與倒計時功能，方便與會人員把握會議時間，更加適合舉行高效率的視頻會議。

系統還支持發言時攝像自動追蹤功能，采用SVS高清會議攝像機(HD1080)作攝像跟蹤 ，可以實現當有與會者發言時，攝像機自動追蹤到當前發言者，同時高清視頻圖像同步傳送至大屏幕及各坐席顯示屏，在召開遠程視頻會議時這一功能尤為重要。

2.8 會議桌牌顯示系統

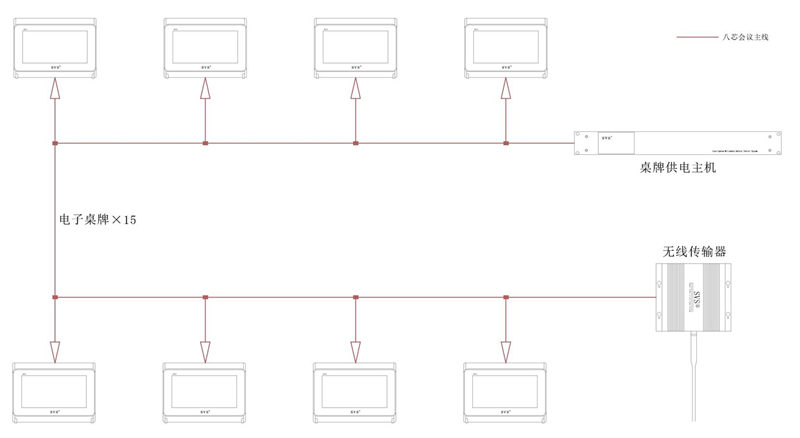

為避免在召開遠程視頻會議時遠端參會人員不認識我方與會人員的情況，故配備了高清會議桌牌顯示系統，內置7寸雙面真彩屏，采用專用桌牌主機供電，桌牌之間使用有線方式手拉手連接，互不影響，長期使用過程中更加穩定可靠。

2.9 中央集中控制系統

為方便管理人員通過無線觸控屏輕松地對會場各種設備和信號進行集中管理和控制，我們配備了智能中控系統，包括對會場燈光、音量、空調、大屏幕圖像顯示、液晶屏翻轉器等各種設備的控制和調節。

我們設計采用D1008作為控制系統的核心設備，系統可擴展連接電源控制器(SV-SP12S)、調光器(SV-220-4A)、無線接收器(D1009)、圖像拼接處理器(D6001)、液晶屏翻轉器器(D3060) 等外圍控制設備，還可擴展選配傳感器模塊實現與安全防范信號、環境傳感信號等進行聯動控制，使整個系統留有余量，方便以后升級與擴展功能使用。

中央控制系統人機界面：

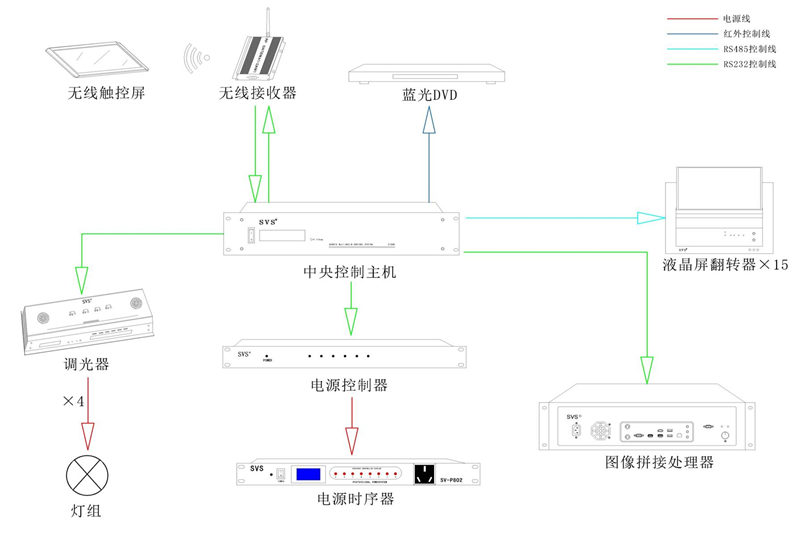

中央控制系統連接示意圖：

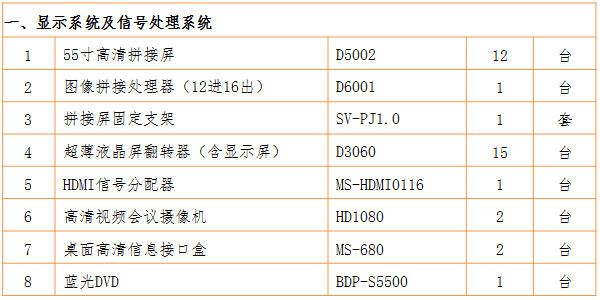

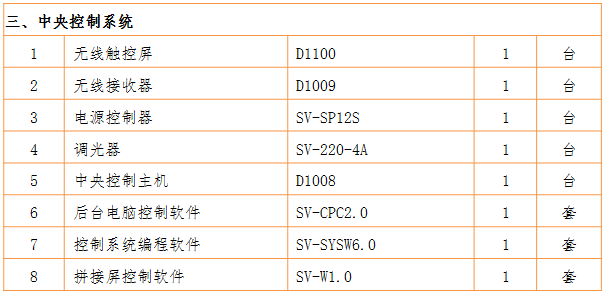

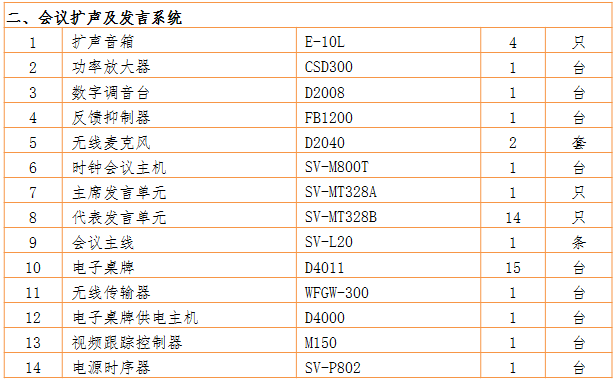

3、方案設計主要產品清單

4、項目效果圖及案例圖展示

注：詳細解決方案請聯系SVS售前服務人員索取。
